охранная сигнализация дачи

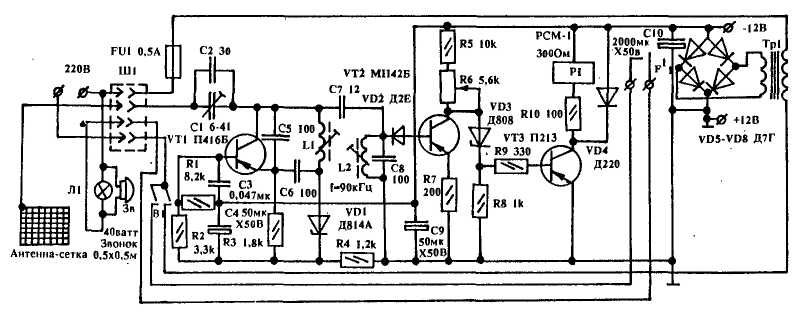

Сигнализация дачи, разработанное для охраны дачного домика много лет назад, отлично себя зарекомендовало за годы "охранной службы". Особенность его конструкции в том, что оно определяет нежелательные приближения к охраняемому объекту на расстоянии, причем использует не разрыв шлейфа или срабатывание механического переключателя, как в обычных широко распространенных охранных устройствах, а емкостное реле. При приближении человека к двери на расстояние ближе 1 метра прибор вырабатывает звуковые и световые сигналы. Понятно, что применить подобное устройство можно не только для охраны дачи, но и других объектов, например, квартиры или гаража. Принципиальная схема устройства представлена на рисунке. На транзисторе VT1 собран маломощный генератор с частотой генерации 90 кГц. Входной контур VT2 настроен на эту же частоту. Приближаясь к датчику-сетке (размером 0,5 х 0,5 м), мы изменяем емкость, вследствие чего изменяется частота генерации. Контур L2, С7 оказывается расстроенным, и на базе VT2 появляется запирающее напряжение (до этого VT2 открыт). Вследствие этого на коллекторе VT2 появляется напряжение, близкое к напряжению питания (при наличии сигнала на базе VT2 оно было близко к нулю). Это напряжение, превысив порог стабилизации стабилитрона VD3, попадает на базу транзистора VT3 и открывает его. Через реле Р1, включенное в коллекторную цепь VT3, протекает ток, реле срабатывает и своими контактами замыкает исполнительную цепь, нагрузкой которой являются звонок и лампочка. Использование стабилитрона VD3 в базовой цепи транзистора VT3 резко повышает чувствительность емкостного реле, а также почти полностью устраняет такое явление как гистерезис — напряжения срабатывания и отпускания реле отличаются менее чем на 0,26 В. В качестве датчика используется металлическая пластина (медь, дюраль, железо). Устанавливается она на двери с внутренней стороны, ее можно замаскировать под декоративной обивкой. Можно также использовать как датчик дверную ручку, замок, засов, металлическую оконную решетку. Катушки L1 и L2 одинаковые, намотаны проводом ПЭЛ-0,15 на унифицированных каркасах от переносных радиоприемников. 200 витков равномерно распределены по всем трем секциям каркаса. Индуктивность катушек равна 30 мГн. Т1 — любой с выходным напряжением 12В. Налаживание заключается в подстройке контура L1, С4 до частоты 90 кГц. Контур L2 настраивается на эту же частоту. Конденсатором С1 регулируют чувствительность емкостного реле. Резистором R6 устанавливают напряжение на стабилитронах, близкое к порогу стабилизации. От положения движка этого резистора зависит чувствительность датчика охранного устройства. Провод, соединяющий датчик-сетку со схемой, должен быть минимальной длины. Устройство может иметь автономное питание от аккумулятора 12 В. Звонок и сигнальная лампочка должны быть рассчитаны на это же напряжение. С целью расширения эксплуатационных возможностей можно применить самоблокировку и реле времени для ее отключения. Однако и в том виде, в каком устройство представлено на схеме, оно также действует безотказно, т.е. способно достаточно надежно охранять входные двери от злоумышленников. Схемы охранных устройств
