устройство тревожной сигнализации

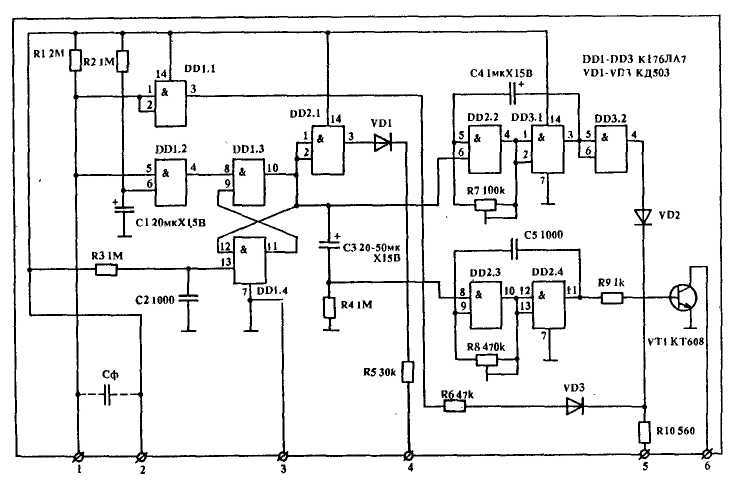

Это устройство позволяет осуществлять охрану различных объектов. При его срабатывании подаются звуковой и световой сигналы. Возможна также подача сигнала на централизованный пульт наблюдения.
Звуковой сигнал ограничен по времени 1 — 2 мин. Его длительность определяет емкость СЗ. Совместно с устройством возможно применение любых датчиков, работающих на размыкание. При значительной длине охранного шлейфа в устройстве устанавливается Сф емкостью от 1000 до 10000 пФ. После включения устройство через 30 — 40 сек. переходит в режим охраны, при этом заметно неяркое свечение сигнализатора. При кратковременном нарушении целостности шлейфа система переходит в режим подачи тревожного сигнала. Частота вспышек устанавливается R7, тональность звукового сигнала — R8. Источник питания (9 — 12В) подключается к клеммам 2(+) и З(-). Охранный шлейф — к клеммам 1 и 2. Световой сигнализатор (АЛ307БМ) — к клеммам 5 <+) и 3 (-). Звуковой излучатель (R10 Ом) — к клеммам 2 и 6. Выход на пульт наблюдения — к клеммам 4 (+) и 3 (-).
